동적 측정을 위해 센서 퓨전 기술을 활용하며, VDC부터 시작하는 이동형 차량의 전기 시스템에서 작동

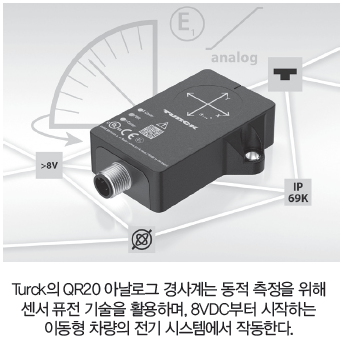

Turck는 QR20 경사계 시리즈에 모바일 장비용 아날로그 버전을 추가하며 제품군을 확대했다. 신규 센서는 최소 8VDC의 전원에서 작동하며, 자동차용 EMC

(전자기 적합성) 요구사항을 충족해 모바일 장비의 12V 전기 시스템에서도 정확한 경사값을 제공한다.

동적 버전은 MEMS 가속도 센서와 자이로스코프 신호를 융합하는 센서 퓨전 기술을 적용해 진동, 충격, 가속도 변화 등 외란 환경에서도 경사각을 빠르고 정밀하게 출력한다. 정적 버전은 가속도 측정값만으로 경사각을 계산한다. 두 방식 모두 측정 범위 360°의 1축 버전과 ±85°의 2축 버전으로 제공된다.

QR20 하우징은 최대 200g의 충격을 견디며, -40 ~+85°C의 온도 범위에서 안정적으로 작동한다. 반투명 설계를 적용해 LED 렌즈 없이도 디스플레이 기능을 구현했으며, IP66·IP67·IP68·IP69K 보호등급을 충족한다. 열악한 환경에서는 GUARD-QR20 보호 하우징을 사용할 수 있다.

전기적 특성으로는 ISO 11452-2 RLWNS 100V/m의 전자파 내성과 ISO 11452-4 기준 200mA의 전도 내성을 갖추고 있다. ISO 7637-2 Level 4의 전도성 노이즈와 ISO 16750-2의 로드덤프 조건을 견디며, E1 형식 승인도 보유하고 있다.

사용자는 TAS(Turck Automation Suite)의 IODD 파라미터 설정을 통해 4~20mA, 0~20mA, 0.1~4.9V, 0~5V, 0.5~4.5V, 0~10V 등 출력 방식을 선택할 수 있다. 측정 범위와 필터, 중심점을 축별로 설정할 수 있으며, 각도 값을 직접 입력하거나 현재 각도 위치를 기준점으로 저장할 수도 있다.

소프트웨어 없이 핀 5와 핀 1 사이에 점퍼를 연결하면 Easy Teach 기능을 활성화할 수 있다. 또한 특허받은 수평계 기능을 통해 장비에서 센서 정렬 상태를 직접 확인할 수 있다.
