연속 전도 모드 설계를 간소화

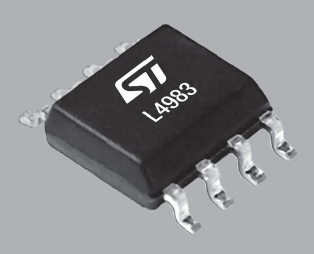

다양한 전자 애플리케이션과 고객을 지원하는 세계적 반도체 회사 ST마이크로일렉트로닉스(STMicro electronics, 이하 ST)가 독자적인 멀티플라이어 에뮬레이터(Multiplier Emulator)와 왜곡 최적화 회로를 내장한 L4983 역률 보정(Power-Factor Correction, PFC) 컨트롤러를 출시했다. 이 컨트롤러는 최소한의 외부 수동 부품만으로 연속 전도 모드(Continuous Conduction Mode, CCM) PFC 회로를 구현할 수 있다.

L4983은 수백 와트에서 수 킬로와트급 전원공급장치에 적용할 수 있으며, 7A 싱크/3A 소스 용량의 토템폴(Totem-Pole) 출력을 제공한다. 가전제품과 산업·의료용 전원공급장치, 고출력 조명기기, 서버 및 PC 등 EN 61000-3-2와 일본 JEIDA-MITI를 비롯한 글로벌 사양을 충족해야 하는 다양한 애플리케이션에 적용할 수 있다.

또한 미국 에너지스타(Energy Star), EU 에코디자인 지침(Ecodesign Directive), 유럽 전원 어댑터 준수 기준(European Code of Conduct) 등의 효율성 가이드라인을 충족하도록 버스트, 유휴, 비활성화 등 3가지 절전 모드를 제공한다. 버스트 모드는 경부하·무부하에서 스위칭을 자동 중단하고, 부하 증가 시 소프트 재시작 없이 신속하게 재개한다. 유휴 모드는 핀 제어를 통해 스위칭과 내부 오차 증폭기를 차단하며, 비활성화 모드는 디바이스를 중단한 후 소프트 스타트로 재가동한다.

L4983은 과전압 보호, 사이클 단위 과전류 보호, 인덕터 포화 감지 기능을 통해 가혹한 동작 조건에서 시스템 신뢰성을 높인다. 라인 피드포워드(Line Feed-forward) 기능으로 AC 입력 변동에도 출력 전력을 안정화하며, 시동 시 전압 피드백 및 전류 감지 신호를 검증해 피드백 루프 결함을 방지한다. 소프트 스타트 기능은 돌입 전류를 능동적으로 제한해 안정적인 출력 전압 레귤레이션을 지원한다.

ST는 L4983 기반 스위치 모드 전원공급장치 개발을 지원하기 위해 EVL4983-350W 데모 보드도 제공한다. 이 보드는 범용 입력 전압을 지원하는 350W P FC 프리 레귤레이터로, 안정화된 400Vdc 출력을 제공하며 전체 부하 범위에서 낮은 총 고조파 왜곡(TH D)과 최대 97.4%의 효율을 달성한다.

L4983은 설계 유연성을 위해 두 가지 제품으로 제공된다. L4983A는 65kHz, L4983B는 130kHz의 스위칭 주파수에서 동작한다.

ST마이크로일렉트로닉스
