- 다수의 개별 모터 드라이버와 관련 아날로그 및 수동 부품들을 대체하면서도 보다 정교한 기능을 제공

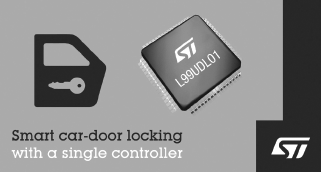

다양한 전자 애플리케이션과 고객들을 지원하는 세계적인 반도체 회사인 ST마이크로일렉트로닉스(STMicro electronics, 이하 ST)가 지난 5월 8일, 자동차용 범용 도어 잠금장치 IC인 L99UDL01을 출시했다. 이번 제품은 6개의 MOSFET 하프-브리지 출력과 2개의 하프-브리지 게이트 드라이버를 비롯해 보호 및 진단 기능을 모두 내장하여 안전성을 드높이고, 설계를 간소화하며, 공간을 절감해준다.

L99UDL01은 차체 제어 모듈(BCM : Body-Control Module)을 통해 자동차의 잠금장치를 전자식으로 구동하는 완벽한 중앙집중식 솔루션으로, 다수의 개별 모터 드라이버와 관련 아날로그 및 수동 부품들을 대체하면서도 보다 정교한 기능을 제공한다.

이 IC는 사고 발생 시 정상 동작을 중단시키는 독보적인 안전 기능이 통합돼 최초 대응자가 차량에 액세스할 수 있도록 지원한다. PWM 출력 전류 레귤레이션과 과전류, 개방부하, 배터리 단락, 접지 단락을 감지하는 고급 진단 기능 등의 이점도 추가로 제공한다. 또한 부하를 활성화하지 않고도 부하 무결성 검사를 완료할 수 있다.

6개의 통합 MOSFET 하프-브리지는 독립적으로 연결하거나, 높은 전류 부하를 공유하도록 최대 3개의 하프-브리지를 병렬로 구성, 두 개의 채널로 연결할 수 있다. 출력 MOSFET은 완벽하게 보호되며, 낮은 RDS(O N)을 갖춰 에너지 효율을 높이고 열 관리를 용이하게 해준다. 주요 파라미터를 조정할 수 있기 때문에 정확한 지속 시간, 오프-상태 결함 감지, 출력 전류의 규모 및 방향 등에서 최적의 성능을 보장한다. 전류 제한도 프로그래밍이 가능해 설계자는 도어 잠금장치 모터에 가해지는 스트레스를 줄여 신뢰성을 높일 수 있다.

2개의 하프-브리지 게이트 드라이버는 설계자가 N-채널 MOSFET 또는 스마트 전력(Smart Power) 디바이스를 선택하고 연결해 추가적인 고전력 부하를 제어하도록 해 유연성을 향상시켜준다. 이 드라이버들은 전력 소모를 최소화하는 능동형 재순환 기능을 갖추고 있다. 드레인-소스 전류 모니터링과 오프 상태 결함 감지 등 외부 전력 디바이스 보호 기능도 내장하고 있다.

뿐만 아니라 L99UDL01은 BCM의 SPI 명령으로 재활성되는 50µA의 대기모드, 전류를 15µA 미만까지 낮추는 슬립모드 등 두 가지 절전 모드를 갖추고 있다.

L99UDL01은 10mm×10mm TQFP64L 패키지로 생산 중이며, 가격은 1,000개 구매 시 3.63달러이다.

더 자세한 정보는 https://www.st.com/en/automotive- analog-and-power/l99udl01.html에서 확인할 수 있다.
