-공장 소음의 실시간 모니터링을 통한 HSE 및 생산성 향상

요꼬가와전기는 실시간으로 플랜트 소음 수준을 모니터링하고 매핑하는 무선 소음 감시 시스템을 개발했으며, 이를 OpreXTM 측정 라인업의 일부로 발표했다. 이 시스템은 7월 24일 유럽에서 처음 출시되었고, 다른 시장으로도 확대할 예정이다.

이 온라인 공장 소음 감시 시스템은 업계 최초(2019년 6월 요꼬가와 조사 결과)로 무선 기술 및 방폭 센서를 사용한다. 소음 수준이 시간이 지나면서 급격하게 변하는 플랜트에서도 소음 매핑을 적용하여 작업자가 시끄러운 환경에서 작업 시간의 제한을 초과하지 않도록 작업 일정 계획을 세울 수 있다. 이러한 솔루션을 통해 고객의 건강, 안전 및 환경(HSE)을 개선하고, 작업 생산성을 향상시키는 데 도움을 주게 된다고 발표했다.

​
Development Background

공장의 여러 가지 소음으로 인한 근로자의 청력 손상 방지를 위하여, 시끄러운 작업 환경에서는 작업 시간 제한 및 귀마개 사용과 같은 조치가 필요하다. 여러 위치에서 소음 수준을 정기적으로 측정하기 위해 휴대용 사운드 레벨 미터를 플랜트에 도입하지만, 실제 소음 수준은 플랜트 장비의 상태 및 측정 시간 등과 같은 요인에 따라 측정값이 상당히 다를 수 있다. 적절한 작업 스케줄을 확보하고 주기적인 소음 측정을 실현하기 위해서는, 공장 전체의 여러 위치에서 실시간으로 측정한 데이터를 지속적으로 수집하고 분석할 수 있는 솔루션이 필요하다.

따라서, 요꼬가와는 2016년 세계 유수의 석유 및 가스 회사 중 하나인 Equinor ASA Norway(이하 Equino)와 공동으로 작업 소음 수준을 실시간으로 모니터링하는 온라인 시스템을 개발하기 시작했다. 요꼬가와의 무선 기술 및 Equinor의 광범위한 공장 운영 지식을 통해 이 무선 소음 감시 시스템을 성공적으로 개발하게 되었고, Yokogawa는 Equinor로부터 라이센스를 취득하여 이 시스템을 제조 및 판매할 예정이다.

Features

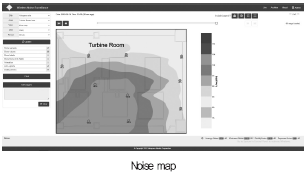

이 시스템의 주요 구성요소는 WN100 무선 소음 측정기와 WN30 소음 매핑 소프트웨어이다. ISA100 Wireless (국제 자동화 협회인 ISA에서 개발한 산업 자동화용 ISA 100.11a 무선 통신 표준을 기반으로 하는 네트워크 프로토콜 및 구현에 필요한 응용프로그램. 이는 2014년 10월에 IEC의 IEC62734 국제 표준으로 승인되었으며, ISA 100 무선 시스템은 빠르고 안정적이며 넓은 지역에 분산되어있는 장치를 연결할 수 있음) 네트워크 프로토콜을 준수하는 WN100 센서는 공장 전체의 여러 위치에 설치하여 소음 수준을 측정하고, Yokogawa YFGW410 필드 무선 관리 스테이션과 같은 게이트웨이 장치를 통해 서버에 실시간으로 데이터를 전송할 수 있다. 이 데이터로부터 WN30 소프트웨어는 실시간으로 노이즈 맵을 생성하고, 이를 실제 플랜트 맵에 매핑함으로써 이더넷 연결을 통해 중앙 제어실의 컴퓨터와 기타 주요 위치에서 이러한 그래픽을 웹브라우저에 표시할 수 있다.

1. Worker Health
작업자는 작업장으로 향하기 전에 노이즈 맵을 보면서 예상되는 소음 수준을 확인하여 귀마개 등을 가져오는 예방 조치를 취할 수 있으며, 청력에 무리가 가지 않도록 어느 위치에서 얼마나 작업을 할 수 있을지 예측할 수 있다.

2. Design of Work Plans
각국의 근로자 안전 관련 법규 및 지침은 근로자가 특정 소음 수준에 노출될 수 있는 시간을 제한함으로써 청력 상실을 예방하고 있는데, 소음 맵을 사용하면 적절한 작업 일정을 관리할 수 있다.

3. Reduced Wiring Costs
이 시스템은 ISA100 무선 기술을 사용한다. 기존의 유선 시스템에 비해 이 시스템은 센서를 넓은 지역에 설치해야 하는 경우에 더 적합하고, 센서가 많은 시스템 일지라도 적은 비용으로 설치가 가능하다.

요꼬가와 전기 서비스 사업 본부 임원인 Kenji Hasegawa는 이 시스템의 출시에 관해 다음과 같이 언급하였다.
“2017년에 요꼬가와는 세 가지 지속가능성 목표를 수립했습니다. 그중 하나는 모든 사람의 행복을 보장하는 것입니다. 이 무선 소음 감시 시스템은 근로자의 건강과 안전을 보호하는데 도움이 되는 솔루션이고, 요꼬가와는 이러한 사업을 통해 사람들의 건강과 번영을 계속 지원할 것입니다.”

Major Target Markets과 Application

Major Target Markets은 석유, 석유화학, 화학, 철강 및 기타 유형의 플랜트이고, 공장 소음 수준의 실시간 모니터링 Application에 적합하다.

About Equinor ASA

Equinor는 이전에 Statoil로 알려진 노르웨이 에너지 회사의 새 이름으로, 세계에서 가장 큰 해양 석유 및 가스 회사 중 하나이며, 재생에너지 분야에서 두각을 나타내고 있다. Equinor의 Value Chain은 석유 탐사, 프로젝트 진행에서부터 생산, 운송 및 판매에 이르기까지 업스트림에서 다운스트림까지의 모든 공정의 사업을 수행하고 있다.
문의 : (02)2628-6059

About OpreX
OpreX는 요꼬가와의 산업 자동화(IA) 및 제어 비즈니스에 대한 포괄적인 브랜드이다. OpreX라는 이름은 요꼬가와가 고객과 함께 가치 창출을 통해 개발하고 있는 기술과 솔루션의 우수성을 나타내며, 요꼬가와의 IA 제품, 서비스 및 솔루션 전체를 포괄한다. 이 브랜드는 다음의 5가지 카테고리로 구성된다. OpreX Transformation, OpreX Control, OpreX Measurement, OpreX Execution, & OpreX Lifecycle. 무선 소음 감시 시스템은 OpreX Measurement 제품군이며, OpreX Measurement 카테고리에는 고정밀 계측, 데이터 수집 및 분석을 위한 현장 장비 및 시스템이 포함된다. 요꼬가와는 OpreX브랜드를 통해 특정 요구사항을 해결하고, 고객이 비즈니스를 변화시키고 성장시키도록 지원하는 통합 솔루션을 제공할 것이다.
About Yokogawa
1915년에 설립된 요꼬가와는 측정, 제어 및 정보 분야에서 광범위하게 사업을 펼치고 있다. 산업 자동화 사업은 석유, 화학, 천연가스, 전력, 철강, 펄프 및 제지산업을 비롯해 다양한 범위의 공정 산업에 없어서는 안 될 중요한 제품과 서비스 및 솔루션을 제공하고 있다. 회사는 생명과학 혁신 사업을 통해 의약 및 식품산업 가치사슬 전반에 걸쳐 근본적으로 생산성을 향상시킨다는 목표를 추구하고 있기도 하다. 또한 시험 및 측정, 항공, 그리고 그 밖의 사업에서는 업계를 선도하는 정밀도와 신뢰도를 자랑하는 필수 계기와 장비를 지속적으로 공급하고 있다. 요꼬가와는 60개국 113개 기업으로 이루어진 글로벌 네트워크를 통해 고객들과 함께 공동으로 혁신을 추구하고 있다. 2018 회계연도의 총매출액은 미화 36억 달러에 이른다. 자세한 정보는 웹사이트(www.yokogawa.com) 참조.
