진동 분석용 원시 데이터를 제공

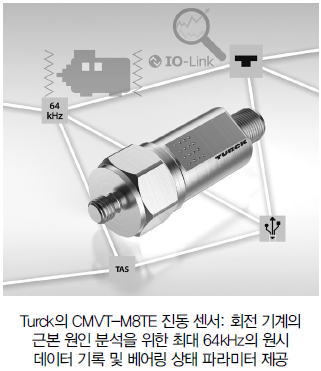

Turck는 드라이브, 기어박스, 펌프, 원심분리기 등 회전설비의 상태 모니터링을 위한 CMVT-M8TE를 출시하며 CMVT 진동센서 시리즈를 확장했다.

CMVT-M8TE는 센서 내부에서 진동 데이터를 임계값 형태로 압축하지 않고, MEMS 센서 소자로 수집한 가속도 원시 데이터를 IO-Link 규격의 BLOB (Binary Large Object) 전송 기능으로 제공한다. 최대 64kHz의 샘플링 속도로 측정할 수 있으며, 한 번의 기록당 최대 32만 개의 샘플을 전송한다. 이를 통해 불균형, 축 정렬 불량, 초기 베어링 손상 등 진동 원인을 보다 정확하게 파악할 수 있다.

또한 DIN ISO 10816-3에 따라 진동 상태를 평가하고, DIN ISO 13373-3 기준에 따른 4단계 베어링 상태 진단 기능을 제공한다.

Turck는 무료 TAS(Turck Automation Suite)의 진동 모니터에 BLOB 전송 및 FFT(Fast Fourier Transform) 분석 기능을 통합했다. 사용자는 클릭 한 번으로 데이터를 기록하고, 화면에서 주기적 파라미터와 시간 축의 원시 데이터, 주파수 축의 스펙트럼을 확인할 수 있다. 측정 데이터는 CSV 파일로 내보낼 수 있다.

초기 측정에는 센서·IO-Link 마스터·노트북만 필요하며, BLOB 전송을 통해 수 초 단위로 설정 가능한 시간 구간의 데이터를 스냅샷 형태로 수집할 수 있다. 센서는 자동화 시스템에 유연하게 통합할 수 있으며, 두 개의 PNP 출력은 설정된 이벤트 발생 시 독립적으로 동작해 경고등 등 표시 장치를 직접 제어한다. 각종 파라미터 값은 IO-Link 또는 4~20mA 신호를 통해 컨트롤러로 지속적으로 전송된다.

또한 제어 프로그램에서 BLOB 전송을 실행해 수집된 원시 데이터를 자체적으로 분석·처리할 수 있다. M8 나사산을 이용해 간편하게 설치할 수 있으며, 다양한 규격의 나사 어댑터와 자석 마운트 옵션도 제공된다.
