1. VOCs 저감의 필요성과
기존 방식의 한계

수많은 산업 현장에서 발생하는 휘발성유기화합물(VOCs)은 공기(空氣)를 위협하는 대표적인 대기오염원이다. 미세먼지·오존·악취 등 다양한 2차 오염물질의 원인으로 작용하는 VOCs는 인체 건강에도 치명적인 영향을 미치며, 환경 규제 강화와 ESG 경영 확산에 따라 기업의 사회적 책임까지 요구한다. 실제로 반도체·전자·인쇄·도장·화학 등 다양한 산업 현장에서 배출되는 VOCs는 법적 규제치 준수뿐만 아니라, 기업 이미지와 경쟁력 확보를 위해서도 반드시 해결해야 할 과제가 되었다.

이러한 상황에서 기존의 VOCs 처리 방식, 활성탄 흡착이나 RTO(재생열산화장치), RCO(재생촉매산화장치) 등은 처리 효율이나 에너지 소비, 유지 비용 등에서 한계를 드러내고 있다. 특히 기존의 VOCs 처리 방식으로 가장 많은 비율을 차지하는 활성탄 흡착 방식은 흡착제의 교체 및 처리 비용이 높기에, 실제 현장에서는 측정이나 감사 이전에만 교체하는 경향이 있다.

최근 트렌드로 떠오른 RTO/CO는 일정 농도 이상의 VOCs를 처리 시에는 효과적이지만, 고온 운전과 연료 소모로 인한 에너지 비용이 다소 부담이 될 수 있다. 특히 활성탄 흡착 방식은 초기 투자비가 낮다는 점에서 널리 사용되었으나, 흡착제의 짧은 수명과 반복적인 교체·폐기 비용, 흡착 효율의 점진적 저하로 인해 장기적으로는 경제성과 환경성 모두에서 한계를 드러낸다.

이제는 제올라이트 농축과 촉매산화 기술처럼 에너지 효율과 처리 효율 그리고 유지관리의 용이성까지 모두 갖춘 첨단 방식으로의 전환이 필수적이다. 지속 가능한 미래와 기업 경쟁력 강화를 위해서도, 더 이상 활성탄 방식에 머무르는 것은 선택이 아닌 부담이다.

2. 농축촉매산화장치(CO)
기술 개요 및 공정 흐름

대표적인 기술이 농축촉매산화장치(Concentrator + Catalytic Oxidizer, 이하 CO)이다. 농축촉매산화장치는 저농도의 VOCs를 우선 농축기로 유입하여 고농도의 VOCs로 제올라이트를 통해 농축한 뒤, 촉매산화장치에서 저온(150~200℃)으로 산화 처리하는 방식이다.

이 과정에서 핵심 역할을 하는 것은 제올라이트 로터이며, 저농도 VOCs를 효과적으로 흡착하고 고온 공기를 이용해 탈착함으로써 VOCs를 농축시킨다. 농축된 VOCs는 촉매산화부로 이동하고, 전기 또는 가스 가열 방식으로 저온에서 산화되어 무해한 CO₂와 H₂O로 전환된다. 이 과정에서 발생하는 열은 농축기나 기타 공정에 재활용되어 에너지 절감 효과도 극대화된다.

농축촉매산화장치는 제올라이트 농축기와 촉매산화장치로 구성된 첨단 VOCs(휘발성유기화합물) 처리 시스템이다. 이 장치는 제올라이트의 넓은 비표면적과 우수한 흡착 특성을 적극 활용하였고, 다양한 온도 조건에서 각종 VOCs 물질을 효과적으로 흡착·탈착하는 원리를 기반으로 설계되었다.

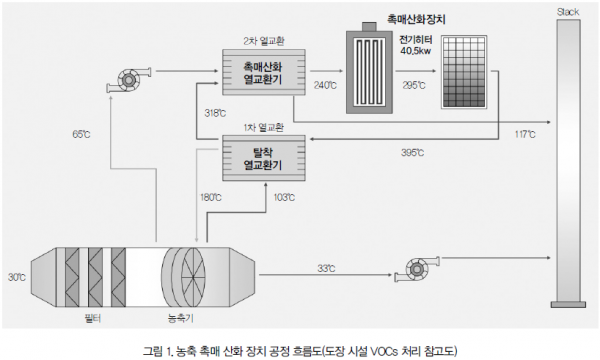

먼저 저온의 폐기 가스가 다단계 필터를 거쳐 유입되면, 다량의 VOCs가 제올라이트 농축기를 통과한다. 이 과정에서 VOCs 분자는 제올라이트 표면에 강하게 흡착되고, 처리된 배기가스는 대기 중으로 안전하게 배출된다. 제올라이트는 높은 친화력과 넓은 표면적 덕분에 다양한 종류의 VOCs를 흡착할 수 있으며, 저농도·고유량의 VOCs도 효율적으로 처리할 수 있다.

일정 시간이 지나면, 제올라이트에 흡착된 VOCs는 고온의 탈착 공정으로 이동한다. 이때 열교환기를 통해 가열된 고온의 공기가 제올라이트 로터를 통과하면서, 표면에 흡착되어 있던 VOCs를 효과적으로 탈착시킨다. 이렇게 탈착된 VOCs는 농도가 매우 높고, 유량이 적은 형태로 농축되어 후단의 촉매산화장치로 이송된다.

촉매산화장치에서는 농축된 VOCs가 비교적 낮은 온도(일반적으로 250~350℃)에서 촉매의 도움으로 산화 반응을 일으킨다. 이 과정에서 VOCs는 완전히 분해되어 무해한 이산화탄소(CO₂)와 물(H₂O)로 전환되며, 처리 효율은 90% 이상에 달한다. 또한 산화 과정에서 발생하는 열은 농축기나 기타 공정에 재활용할 수 있어, 전체 시스템의 에너지 효율을 크게 높인다.
이와 같은 공정 흐름을 통해 농축촉매산화장치는 저농도·고유량의 VOCs를 고농도·저유량으로 농축하여, 에너지 소비를 최소화하면서도 고효율로 VOCs를 제거할 수 있다. 결과적으로 환경 규제 대응과 기업의 ESG 경영 실천, 경제적 운전까지 모두 실현할 수 있는 친환경 첨단 대기오염 방지 기술로 각광받는다.

3. 제올라이트(CO)와 활성탄 방식의 비교

기존의 활성탄 흡착 방식과 최근 각광받는 제올라이트 기반 농축촉매산화장치의 차이는 표 1과 같다.
이처럼 제올라이트는 기존 활성탄 대비 높은 효율·긴 수명·뛰어난 안전성·에너지 절감 등 다양한 장점을 지니고 있으며, 최근 산업 현장에서 각광받는 VOCs 처리 솔루션이다. 특히 교체 주기가 길고, 완전 탈착이 가능해 장기적으로 유지 비용이 절감된다.

4. 농축촉매산화장치의
주요 설비 및 공정 단계

1) 다단계 필터
제올라이트 로터 전단의 다단계 필터는 농축촉매산화장치의 안정적이고 효율적인 운전을 위해 필수적으로 적용되는 설비이다. 이 필터는 공정 유입가스 내에 포함된 먼지, 섬유, 미립자 등 다양한 입자상 물질을 단계별로 효과적으로 제거하는 역할을 한다. 먼저 1차 필터에서는 비교적 큰 입자와 이물질을 걸러내고, 2차 및 3차 필터에서는 점차 미세한 입자까지 차단하여, 최종적으로 제올라이트 로터로 유입되는 가스가 청정한 상태가 되도록 한다.
이러한 다단계 필터링 시스템은 제올라이트 표면의 오염과 막힘을 방지하고, 흡착 효율 저하와 수명 단축을 예방한다. 필터가 제대로 작동하지 않으면 미세먼지가 제올라이트 표면에 축적되어 흡착 능력이 떨어지고, 탈착 효율도 저하될 수 있다. 따라서 다단계 필터는 제올라이트 로터의 장기적인 성능 유지와 유지관리 비용 절감에 중요한 역할을 하며, 전체 VOCs 처리 시스템의 신뢰성과 경제성을 높이는 핵심 요소로 평가받는다.

2) 제올라이트 농축기
대용량 저농도 VOCs를 고농도 저유량 가스로 농축하여 설비 투자비와 운영비를 절감한다. 일반적으로 대용량 저농도 VOCs를 연소하거나 회수하는 데에는 매우 큰 장비가 필요할 뿐만 아니라, 막대한 유지/보수 비용이 발생한다. 이에 대한 대안으로 제올라이트 농축기는 저농도 대용량 VOCs를 고농도 저풍량 VOCs로 농축하고, 설비 투자비/운영비를 절감하여 경제적이고 효과적으로 VOCs를 처리할 수 있다.

3) 촉매산화로
촉매산화로는 휘발성유기화합물(VOCs) 등 유해가스를 낮은 온도에서 효과적으로 산화·분해하여 CO₂와 H₂O로 전환하는 에너지 효율적인 VOCs 처리 설비다. 이 장치는 촉매를 이용해 VOCs 가스가 낮은 점화 온도 조건에서도 무염 연소를 일으키며, 동시에 많은 열을 방출할 수 있다. 촉매산화로 내부에서는 기체 상태의 VOCs와 고체 촉매 표면이 접촉하여 활성 산소가 참여하는 심층 산화반응이 일어난다.
촉매의 역할은 반응의 활성화 에너지를 크게 낮추어 저온에서도 높은 분해 효율을 실현하는 데 있다. 또한 촉매 표면의 뛰어난 흡착 작용으로 반응물 분자가 농축되어 반응 속도가 빨라지고, 전체 산화 반응이 효율적으로 진행된다. 이러한 촉매는 내열성과 열 충격 저항이 우수해 800℃까지 견딜 수 있으며, 산소 및 질소를 함유한 다양한 유기물에 대해서도 낮은 점화 온도와 높은 전환 효율을 보인다. 따라서 촉매산화로는 에너지 절감, 고효율, 친환경성 등 다양한 장점을 갖춘 첨단 대기오염 방지 설비로 각광받는다.

4) 촉매산화로 구동 방식 : 흡착 및
배출 › 탈착 및 농축 › 냉각 › 촉매산화
① 흡착 및 배출 : 저온/저농도의 VOCs가 다단
필터를 통과한 후 제올라이트 로터의 흡착
영역으로 이동한다. 이때 VOCs는 제올라이트 표면에 흡착되고, 처리된 공기는 굴뚝을 통해 배출된다.
② 탈착 및 농축 : 흡착된 VOCs는 고온의 열풍에 의해 탈착되어, 적은 양의 고농도 배기가스로 농축된다. 이 농축된 가스는 촉매산화장치로 이동해 처리된다.
③ 냉각 : 탈착 후 로터는 냉각 과정을 거쳐 재생된다. 냉각에 사용된 공기는 다시 가열되어
재생공기로 활용되므로, 에너지 절감 효과가 있다.
④ 촉매산화 : 농축된 VOCs는 촉매산화로에서
저온에서 산화되어 CO₂와 H₂O로 완전히
분해된다. 촉매는 내열성이 뛰어나고, 낮은 온도에서도 높은 효율로 작동한다.
이러한 공정은 기존 직접연소(기존 RTO, 650℃ 이상) 방식에 비해 촉매연소(250~300℃)는 에너지 소비가 크게 줄어드는 장점이 있다. 촉매연소는 일정 온도에 도달하면 계속적인 가열이 필요하지 않고, 거의 모든 탄화수소 및 VOCs를 처리할 수 있어 다양한 산업에서 활용이 가능하다. 또한 VOCs 처리율이 90% 이상으로 매우 높고, 최종 생성물은 CO₂와 H₂O로 2차 오염도 없다.

5. 농축촉매산화장치의
기술적 특징 및 장점

기술적 측면에서 농축촉매산화장치는 90% 이상의 VOCs 제거 효율을 자랑한다. 저온 촉매 산화 방식은 기존 RTO/RCO 대비 에너지 소비를 획기적으로 줄여주며, 설치비는 50%, 연료비는 75%까지 절감된 사례도 보고되고 있다. 열회수 시스템을 추가로 도입할 경우, 전체 공정의 에너지 효율은 더욱 높아진다. 또한 온실가스 및 2차 오염물질 발생이 최소화되어 친환경적인 설비로 인정받고 있으며, 자동화로 인한 안정적 운전과 유지관리의 용이성도 큰 장점이다. 이러한 특성으로 반도체, 전자, 인쇄, 도장, 화학 등 다양한 산업 현장에 적용이 확대되고 있다.

6. 촉매 및 안전장치의 기술적 특성

1) 촉매
촉매는 높은 제거 효율(›90%)로 반응 활성화 에너지를 현저히 낮춰, 촉매가 중저온(220~550℃)에서 작동한다. 촉매는 내열성이 좋고 열 충격 저항이 강하며, 800℃를 견딜 수 있는 온도 강도와 최대 550℃에서도 반응하여 산화할 수 있다. 촉매는 고온 처리된 세라믹을 베이스로 사용하여 촉매가 소결되지 않도록 하고, 촉매의 높은 활성 비표면적을 확보하고 강도/안정성을 유지한다. 촉매는 사용 수명이 길고, 산소 함유 및 질소 함유의 유기물에 대한 점화 온도가 낮고, 높은 전환 효율을 갖는다.

2) Auto-Stop-Safety Monitoring System
촉매연소실 전단에 Flame Arrester를 설치하여 촉매산화장치의 압력 변동 및 역화현상을 방지한다. 온도 센서와 압력 센서를 통해 제올라이트 농축로터의 저온 흡착 상태를 실시간으로 확인하고, 과도한 고체 입자 농도로 인해 로터의 흡착부가 막히는 것을 방지한다. 또한 로터 정지 경보시스템과 로터 정지로 인해 과도한 배출이 발생하는 것을 자동으로 제어한다. 마지막으로, 비상정지버튼을 통해 사용자가 인지할 수 있는 범위에서는 비상정지버튼으로 촉매 연소 영역에서 위험 상황이 발생하여 비상 정지가 필요한 경우 위험을 줄일 수 있다.

3) 파열판
만약 CO(촉매산화로) 또는 송풍기에 이상이 발생하여 압력이 급격히 증가하는 경우에 촉매연소실의 상부에는 파열판을 설치하여 부유물 및 먼지 또는 고농도 Gas 유입 시, 설비 보호를 위해 3,000mmAq의 압력으로 파열판을 폭파시킨다. 또한 본체에도 파열판 장치가 설치되어 있으며, 파열판과 고정 장치 등으로 조립된 압력 해제 안전장치다. 파열판 양측의 압력 차이가 목표하는 온도값에 도달하면, 파열판이 작용하여 압력을 배출할 수 있다.

특히 한국환경기기시험원의 BARO-CO는 비상 안전 조치와 파열판 솔루션을 포함한 농축촉매산화설비로서, 친환경 VOCs 처리 솔루션으로 공급되고 있다. Flame Arrester, 온도·압력 센서, 로터 정지 경보, 비상정지버튼 등 다양한 안전장치가 적용되어  예기치 못한 상황에서도 신속하게 대응할 수 있다. 파열판은 촉매산화로 또는 송풍기 이상 시 압력이 급격히 증가할 경우 작동해 설비와 작업자의 안전을 지켜준다.




7. 자동화 및 스마트 팩토리 연계

농축촉매산화장치의 또 다른 강점은 자동화 기술의 적용이다. 최근에는 센서와 계측 기술의 발전으로 유입 및 VOCs 농도, 온도, 유량 등 다양한 공정 변수를 실시간으로 모니터링할 수 있다.
촉매 온도, 로터 회전 속도 등 핵심 변수 역시 자동 제어가 가능하며, PLC 기반의 자동 운전 시스템을 통해 운전자의 개입 없이도 최적의 운전 조건을 유지할 수 있다. 이상 상황 발생 시 자동 경보 및 안전 정지 기능이 탑재되어 있으며, 설비의 안정성과 신뢰성도 크게 향상되었다. HMI(휴먼 머신 인터페이스)를 통한 실시간 데이터 시각화 및 원격 제어 기능은 스마트 팩토리 구현의 기반이 된다.

특히 VOCs 농도 변화에 따라 자동으로 운전 모드를 전환하거나, 열회수 및 로터 회전 제어를 통해 에너지 소비를 최소화하는 등 운전 최적화가 가능하여 현장 실무자들에게 큰 호응을 얻는다.

8. 실제 현장 적용 사례 및 효과

실제 현장 적용 사례를 보면, 반도체 및 전자부품 제조, 인쇄 공장 등에 농축촉매산화장치가 도입되어 VOCs 배출량을 법적 규제치 이하로 안정적으로 관리하고 있다. 처리 전후의 VOCs 농도 변화·제거율·에너지 소비량 등 구체적인 데이터를 통해 설비의 우수성이 입증되고 있으며, 자동화 시스템 도입 이후 운전 효율 향상과 유지비 절감 효과도 함께 보고되고 있다.

예를 들어 한 인쇄 공장에서는 기존 활성탄 설비 대비 연료비가 80% 이상 절감되었고, 유지관리 인력의 시설관리 업무 시간도 1/3 수준으로 줄어드는 등 실질적인 효과를 체감하고 있다.
•활성탄 흡착/탈착 후 연소의 연료 소모량 : 연간 10,000N㎥
•농축촉매산화장치 : 연간 약 1,000~2,000N㎥

9. 전망 및 결론

환경 규제의 지속적 강화와 ESG 경영이 기업 경영의 핵심 가치로 자리잡은 오늘날, 농축촉매산화장치의 자동화는 대기오염 저감과 기업 경쟁력 제고를 동시에 실현할 수 있는 최적의 해법으로 주목받는다. 앞으로는 인공지능 기반 예지보전, 원격 모니터링 등 스마트 팩토리와의 연계가 가속화될 전망이며, 신소재 촉매 및 열회수 기술의 고도화를 통해 설비의 효율성과 경제성 역시 향상될 것으로 기대된다. 이러한 변화의 흐름 속에서 농축촉매산화장치 자동화 기술은 산업 현장의 친환경 혁신을 견인하는 핵심 동력으로 자리매김하고 있다.

특히 국내외 다양한 산업 현장에서 이미 실증된 BARO-CO 시스템은 친환경성과 고효율 그리고 안전성을 두루 갖춘 VOCs 처리 솔루션으로 높은 신뢰를 받고 있다. 앞으로도 지속적인 기술 개발과 현장 적용을 통해 대한민국 산업의 지속 가능한 성장과 글로벌 경쟁력 강화에 기여할 수 있도록 최선을 다할 것이다.
